Kako odabrati rezervne dijelove za zaptivače za staklene reaktore

Oct 27, 2022

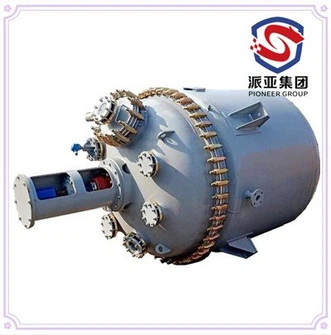

Reaktor obložen staklom ima prednosti dobrog kvaliteta i otpornosti na koroziju, te igra važnu ulogu u miješanju kemijskih materijala. Reakcija materijala će stvoriti toplinu i isparljive tvari, tako da je brtvljenje opreme vrlo važno.

Izbor glave

Eliptična glava je sastavljena od poluelipsoida i kratkog cilindra. Funkcija ravne ivice je da izbjegne naglu promjenu radijalnog radijusa zakrivljenosti na spojnom zavaru između glave i cilindra, kako bi se poboljšalo stanje naprezanja zavara. Budući da je zakrivljenost osnove elipsoidnog dijela glave glatka i kontinuirana, raspodjela naprezanja je relativno ujednačena, a dubina eliptične glave je mnogo manja od one hemisferične glave, koju je lako utisnuti i oblikovati, i pogodan je za posude srednjeg i niskog pritiska. Stoga, stakleni reaktor ima ovalnu glavu.

Izbor klipova

Prema HG/T{{0}} "Staklenim kopčama za opremu", kopče tipa A su pogodne za opremu obloženu staklom čija je projektna temperatura viša od -20 stepeni ~200 stepeni, a projektni pritisak je manji ili jednak 1,0 MPa. Visina prirubnice ove opreme je 110 mm. Zatim h3=110mm, tako da je model odabranog klipa AM20.

Izbor uređaja za brtvljenje

Postoje dvije glavne vrste zaptivki: brtve za pakiranje i mehaničke brtve. Ova oprema ima mehanički zaptivač. Mehanička brtva je uređaj koji mijenja zaptivnu površinu rotirajuće osovine iz aksijalnog u radijalni smjer. Mehanička zaptivka ima nisku stopu curenja, pouzdane performanse zaptivanja, nisku potrošnju energije i dug radni vijek, te se široko koristi u reaktorima s miješanjem. Stoga se kao uređaj za zaptivanje bira mehanički zaptivač.

Postoje mnoge brtve za staklene reaktore. Ovaj članak navodi nekoliko izbora brtvi za opću opremu. Ako je model opreme poseban proizvod, potrebno je preračunati parametre za odabir odgovarajućih brtvi.
